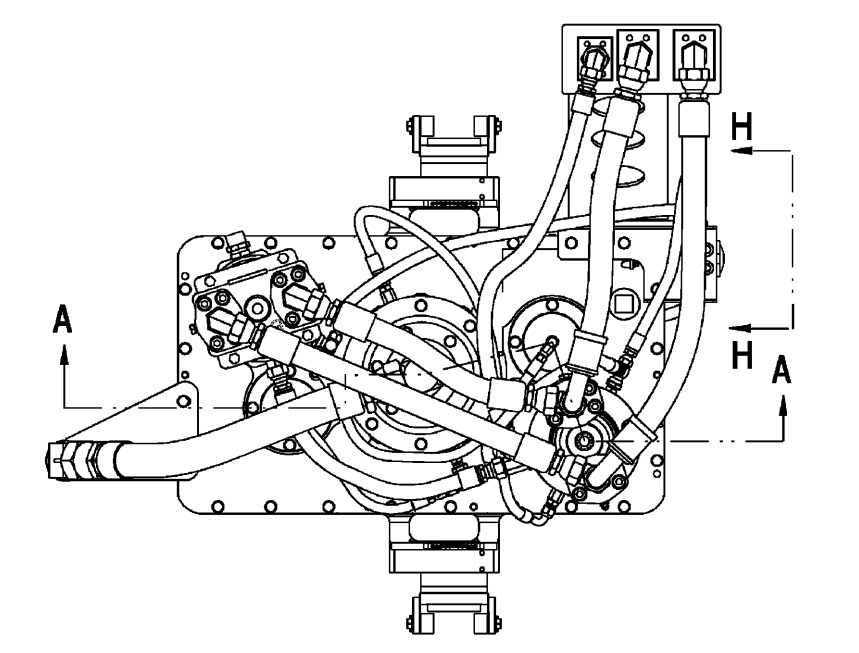

Поворотная головка (вращатель) 2657922015 — высокоскоростная версия вращателя бурового става для установок Epiroc / Atlas Copco серий DML и DM45/DM50. Каталожное наименование — ROTARYHEAD, HI SPD. Это один из самых тяжёлых и дорогих узлов машины: масса в сборе по данным поставщика — около 1 141 кг. В статье — реальная применяемость по каталогу, обвязка узла по каталожному листу и что проверить перед заказом.
На какие машины ставится 2657922015
По каталожным данным производителя вращатель 2657922015 применяется на следующих моделях:
- DML и DML-HP — флагманские установки для взрывных скважин на карьерах;
- DM45-HP — версия высокого давления;
- DM50-LP — версия низкого давления.
В заводском каталоге узел проходит в разделе ROTARYHEAD HI SPD (высокоскоростной вращатель). Обратите внимание: на DML применяются и другие исполнения вращателя — стандартное и низкооборотное, с другими номерами. Подбор идёт строго по серийному номеру установки, «по модели» заказывать этот узел нельзя.
Обвязка узла: что идёт рядом по каталожному листу
В том же каталожном листе, что и вращатель, производитель указывает позиции обвязки и обслуживания. Их имеет смысл проверять и заказывать одновременно с заменой или переборкой узла:
- 2657110157 — гидравлический мотор привода вращателя;
- 2658367372 — полный комплект уплотнений узла (SEAL KIT, COMPLETE);
- 2657630998 — комплект уплотнений гидромотора;
- 2654416946 — комплект стопорных колец (плюс отдельные кольца 2654407325 / 2654407333 / 2654407341);
- 2657167298 — клапан управления мотором;
- 2657786733 — рукав в сборе арктического исполнения;
- смазка Molykote G-N для шлицевых соединений при сборке.
Практический вывод: если вы берёте вращатель в сборе после серьёзного износа, комплект уплотнений гидромотора и клапан управления стоит заложить в ту же заявку. Докупать их потом отдельной посылкой — это лишние недели простоя машины и вторая доставка по цене, сопоставимой с самими деталями.
Как продлить ресурс узла
Вращатель — узел, который на карьере работает в самом жёстком режиме: ударные нагрузки от става, пыль, перепады температур. Три вещи, которые реально влияют на его ресурс:
- смазка по регламенту — узел проходит в каталоге в разделе LUBE не случайно: пропущенные интервалы смазки шпинделя и шлицев сокращают ресурс быстрее всего;
- состояние гидромотора — изношенный мотор передаёт на вращатель рваный момент и добивает шестерни;
- контроль затяжки крепежа — ослабший крепёж корпуса на вибрации разбивает посадочные места, и дальше страдает уже корпус, а не расходники.
Признаки износа вращателя
- растущий люфт шпинделя и биение бурового става;
- течь масла по валу и по разъёмам корпуса;
- шум и вибрация на рабочих оборотах, которых раньше не было;
- падение крутящего момента — машина «не тянет» вращение в тех же породах;
- стружка в масле редуктора при плановой замене.
При первых двух признаках узел часто спасает переборка с комплектом уплотнений 2658367372. Если изношены шестерни или подшипники шпинделя — экономичнее менять узел в сборе: работа по переборке тяжёлого вращателя в полевых условиях сопоставима по стоимости с заменой.
Что проверить перед заказом
- Серийный номер установки. По нему мы сверяем исполнение вращателя (высокоскоростное / стандартное) по заводскому каталогу.
- Номер на табличке узла. Сверьте с каталожным 2657922015; если табличка утрачена — пришлите фото узла со стороны гидромотора.
- Состояние гидромотора и клапана управления. При замене вращателя со значительным износом эти позиции проверяют в первую очередь.
- Логистику. Узел массой более тонны едет морем или автотранспортом; авиадоставка для него нецелесообразна. Закладывайте срок доставки в план ремонта.
Цена и заказ
Характеристики позиции — в нашем каталоге: поворотная головка 2657922015 — смотреть характеристики. Цена по запросу: пришлите номер детали и серийный номер машины, ответим с ценой и сроком в течение рабочего дня.
- Поставляем оригинальные узлы; перед отгрузкой отправляем фото узла и таблички;
- Оплата — банковский перевод, принимаем рубли и юани из российских банков;
- Доставка морем и автотранспортом — в любой регион и на любой склад России и СНГ;
- Быстрый запрос: WhatsApp +86 188 2048 8204.
