«Пришлите каталог запчастей Atlas Copco» — обычная первая фраза в переписке. За ней часто стоит ожидание одного плоского списка: строка — деталь, строка — цена. На практике каталог устроен иначе. Это не список, а дерево разузловок (exploded view): верхний уровень показывает узел целиком, а каждая его часть раскрывается на отдельном рисунке дальше по каталогу. Рисунки ссылаются друг на друга пометками вида «See figure 22» — и если читать их не по правилам, легко заказать не ту позицию, хотя каталог открыт правильный. Ниже — как эта механика устроена изнутри, на примере из наших собственных разобранных каталогов.
У нас в базе на сегодня 1007 таких разобранных каталогов Atlas Copco и Epiroc — постранично оцифрованных и превращённых в структуру «узел → рисунок → позиция → заказной номер». Ниже разбираем не абстрактную схему, а один конкретный документ из этой базы, с реальными номерами страниц и деталей.
Разузловка — это цепочка страниц, а не одна таблица

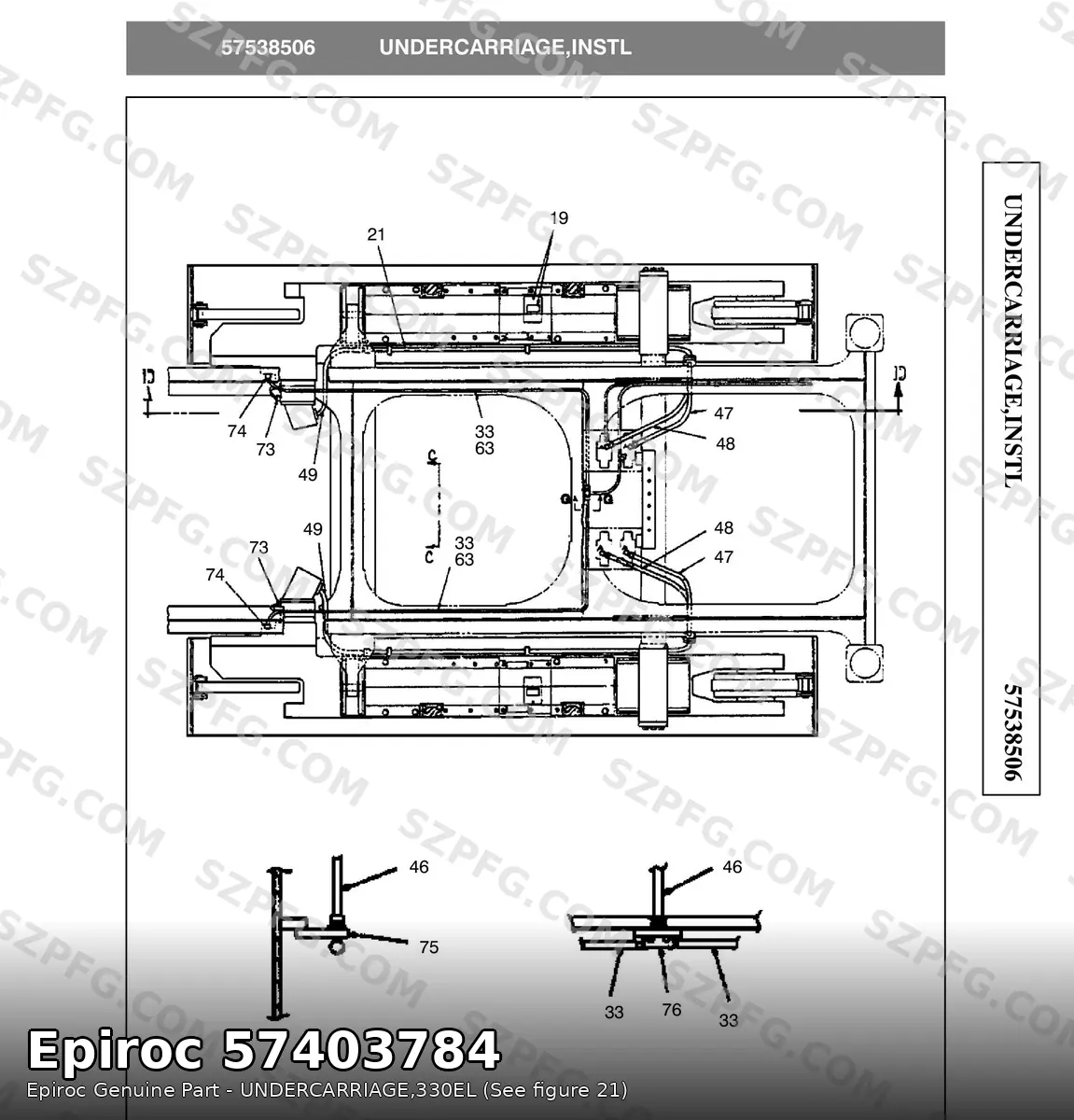

Возьмём реальный каталог на буровую установку Atlas Copco/Epiroc серии DM, модель DMM2, с заводским номером станка 4353. На странице 51 — верхняя сборка «UNDERCARRIAGE,INSTL» (ходовая часть в сборе), заказной номер 57538506. Первая же позиция в её перечне, № 001, — номер 57403784, «UNDERCARRIAGE,330EL», и рядом пометка «(See figure 21)». Это значит: сам узел 57403784 в сборе можно заказать одной строкой, а если нужна конкретная деталь внутри него — идти на рисунок 21. Обратите внимание: номер рисунка и номер страницы — не одно и то же. Рисунок 21 в этом каталоге разложен на странице 54 — искать надо по номеру рисунка, а не листать на 21-ю страницу.
Рисунок 22 того же каталога — отдельная страница на узел 57403784, «UNDERCARRIAGE,330EL». На ней уже свои позиции, пронумерованные заново с единицы: 1 — LOWER AR‑330 (номер 57565996), 2 — TRACK GUIDE GUARD GROUP (57566333), 3 — TRACK GROUP (57521130), 4 — PARTS AR‑OEM (57566382). У позиции 4 нет собственного заказного смысла как единой детали — это сборный комплект, и внутри него по каталогу идут ещё пять строк со значком «●»: ролик-опора в сборе (со своей отсылкой «See figure 27»), болт, кронштейн опоры, кронштейн и блок. Значок «●» в разузловке означает подпозицию — деталь, которая идёт в составе родительской строки, а не самостоятельным пунктом заказа.
Номер позиции на рисунке — это не номер для заказа
Здесь чаще всего и ошибаются: цепляются за номер позиции на картинке, а не за заказной номер детали. Номер позиции (ref) — это координата на конкретном рисунке, и он обнуляется на каждой новой странице. В примере выше «001» встречается дважды: на странице 50 это узел 57403784 целиком, на странице 53 (рисунок 22) — совсем другая деталь, 57565996. Если в заявке написать «нужна позиция 1» без заказного номера и без указания, с какого именно рисунка каталога она взята, поставщик физически не может понять, какая это деталь. Работает только заказной номер (part_no) — он один на каждую деталь во всём каталоге и не повторяется.
«See figure» ведёт только внутри вашего каталога
Вторая типичная ошибка — взять «любой каталог DMM2, какой нашёлся», и идти по его пометкам «See figure». Мы сравнили, как ссылается на один и тот же номер 57403784 пять каталогов на одну и ту же модель DMM2, но с разными заводскими номерами станка:
- заводской № 4353 — позиция 001, «See figure 21», страница 51
- заводской № 4336 — позиция 001, без пометки, страница 50
- заводской № 4326 — позиция 001, без пометки, страница 42
- заводской № 4298 — позиция 001, без пометки, страница 50
- заводской № 4278 — позиция 001, без пометки, страница 38
Заказной номер узла — 57403784 — везде один и тот же. А вот страница отличается в каждом экземпляре каталога (38, 42, 50, 50, 51), и — что важнее — перекрёстная ссылка есть только в одном каталоге из пяти: пометка «See figure 21» напечатана лишь в документе на заводской номер 4353. В остальных четырёх у той же позиции пометки нет вовсе. Каждый каталог печатался под конкретную производственную партию станка, поэтому и состав, и способ подачи информации в нём свой. Пометка «смотрите рисунок 21» верна только в том каталоге, где она напечатана. Взяв документ на «такую же модель», но с другим заводским номером, вы либо попадёте на рисунок совсем другого узла, либо не найдёте ссылки вообще — и решите, что узел неразборный, хотя в «вашем» каталоге он раскрывается. Отсюда практическое правило: каталог привязан не к названию модели, а к заводскому номеру конкретной машины — его стоит сверять по табличке на раме перед тем, как переходить по ссылкам внутри документа.
Тот же принцип — и в компрессорной группе
Механика одинаковая для любого узла станка, включая самую частую тему запросов — компрессор. Общая сборка компрессорного узла на одной странице каталога отсылает дальше к отдельным рисункам на винтовой блок, сепараторный бак, клапаны сброса и разгрузки — каждый со своей нумерацией позиций и своим набором заказных номеров. Именно поэтому запрос «каталог запчастей на компрессор Atlas Copco» почти никогда не закрывается одним номером: за общей сборкой всегда стоит два-три уровня вложенных рисунков, и без заводского номера станка не определить, какой из вариантов исполнения компрессора установлен именно на вашей машине. Разбор компрессорной группы по контурам с реальными номерами — в отдельной статье: запчасти компрессора Epiroc: сепаратор, клапаны, винтовой блок.
Как найти нужный номер: четыре шага
- Заводской номер станка с таблички на раме — без него нельзя быть уверенным, что открыт каталог именно вашей машины, а не похожей.
- Верхний уровень нужной системы — найти в оглавлении каталога общую сборку (ходовая часть, компрессор, гидравлика) и открыть её страницу.
- Позиция по описанию узла — названия в оригинальных каталогах английские и не переводились при смене бренда с Atlas Copco на Epiroc. Выписывать нужно и ref, и заказной номер, а не только один из них.
- Идти по «See figure» до конца — если у найденной позиции есть отсылка на другой рисунок, узел раскрывается ещё глубже. Останавливаться нужно на том уровне, который реально требуется: вся сборка, базовый агрегат без части комплектующих или одна деталь. Это разные заказные номера и разные цены — подробнее о том, как их не перепутать, в статье узел, база или деталь: три ошибки при заказе запчастей Epiroc.
Четвёртый шаг обычно самый долгий не потому, что он сложный, а потому что без заводского номера станка его приходится проходить наугад — методом «похоже, это то». С заводским номером в руках это две-три минуты по нужному разделу каталога, а не перебор соседних рисунков.
Что почитать по конкретным машинам
- DM45 и DM50: каталог по узлам — разбор станка по системам с номерами по каждой группе.
- DML и DML LP 1200: каталог по узлам.
- Запчасти Atlas Copco и Epiroc: один станок, два названия — почему один и тот же номер встречается в восьмизначном и десятизначном виде.
