Epiroc Pit Viper PV-271 — гусеничный станок для бурения взрывных скважин на открытых горных работах, машина другого класса, чем DM/DML: рабочая масса 77–95 т, четыре выравнивающих домкрата, тринадцать нижних катков на борт. Соответственно и запчасти к ней другие — попытка подобрать позицию «по аналогии с DML» заканчивается неподходящим узлом на складе. Ниже — разбор PV-271 по узлам с заводскими параметрами и рабочими номерами по каждой группе.
Исполнения PV-271 и почему это влияет на номер
В сервисных каталогах Epiroc/Atlas Copco эта машина проходит как PV271, PV271D (дизельная) и PV271D RCS (с системой управления Rig Control System). Разница не косметическая: значительная часть номеров ходовой части и компрессорной группы закреплена только за PV271D или только за PV271D RCS. Например, конечный привод 2658575853 в каталогах числится исключительно за PV271D — на «просто PV271» он не выходит.
Силовой блок тоже вариативен: дизельные CAT C27 (597 кВт), CAT C32 (783 кВт), Cummins QSK23 (641 кВт) либо электродвигатели WEG 6808 (522 или 671 кВт) и WEG 6811 (671 кВт). Компрессор — 1900 куб. фут/мин при 110 фунт/кв. дюйм (53,8 м³/мин при 7,6 бар), 2600 куб. фут/мин (73,6 м³/мин) или вариант высокого давления 1450 куб. фут/мин при 350 фунт/кв. дюйм (41,1 м³/мин при 24 бар). Система электронного регулирования подачи воздуха (EARS) на PV-271 идёт в стандартной комплектации.
Заводские параметры PV-271
- Диаметр скважины: 171–270 мм
- Глубина однозаходного бурения: 16,8 м, опционально 18 м; максимальная глубина скважины 32 м (мачта 55 футов) и 33,2 м (мачта 59 футов)
- Усилие подачи: до 311 кН; усилие подъёма: 0–156 кН; нагрузка на долото: 0–34 019 кг
- Вращатель: 0–150 об/мин, крутящий момент 0–11 796 Н·м, два аксиально-поршневых гидромотора переменного рабочего объёма, двухступенчатая цилиндрическая передача 15,227:1, мощность 135 кВт
- Ходовая часть: шасси Epiroc 3400 EXTENDED или Caterpillar 345XL, 13 нижних и 3 верхних катка, башмаки шириной 900 мм с тройными грунтозацепами, давление на грунт 89,6 кПа
- Моторы хода: два аксиально-поршневых по 126,8 кВт; скорость хода 0–1,6 км/ч (Epiroc 3400) или 0–1,8 км/ч (Caterpillar 345XL)
- Расчётная масса: 77–95 т; гидравлический бак 568 л; топливный бак 1325 л, опционально 2317 л
Цифры взяты из официальной русскоязычной брошюры Epiroc «Станки для бурения взрывных скважин Pit Viper PV-271» (документ 9863 0005 13, 2019-03, Örebro). Ходовые позиции по всей серии собраны в разделе запчасти для станков Pit Viper.
Каталог запчастей PV-271 по узлам
Ходовая часть и конечные приводы
Самая расходная группа на PV-271 просто по арифметике: 13 нижних и 3 верхних катка на каждый борт против 7 и 2 на DML. Ход гидростатический — замкнутый контур, планетарные редукторы, два мотора по 126,8 кВт.
Ключевой момент при заказе: конечный привод 2658575853 (248,7 кг) поставляется без гидромотора — приводной гидромотор идёт отдельной позицией, 2658560642. Половина затянувшихся заказов по ходовой начинается именно здесь: заказали «конечный привод», получили редуктор без мотора, машина продолжает стоять.
Остальные позиции группы: направляющее колесо в сборе 2658357569, группа катков с двойным фланцем 2658588600 (84,8 кг), несущий каток 2657803330 (26,8 кг, проходит также по DM45-HP, DML-HP, DML-LP и PV275) и башмак гусеницы 2657748089. Полный перечень — в разделе ходовая часть Epiroc.
Редуктор привода насосов и гидронасосы

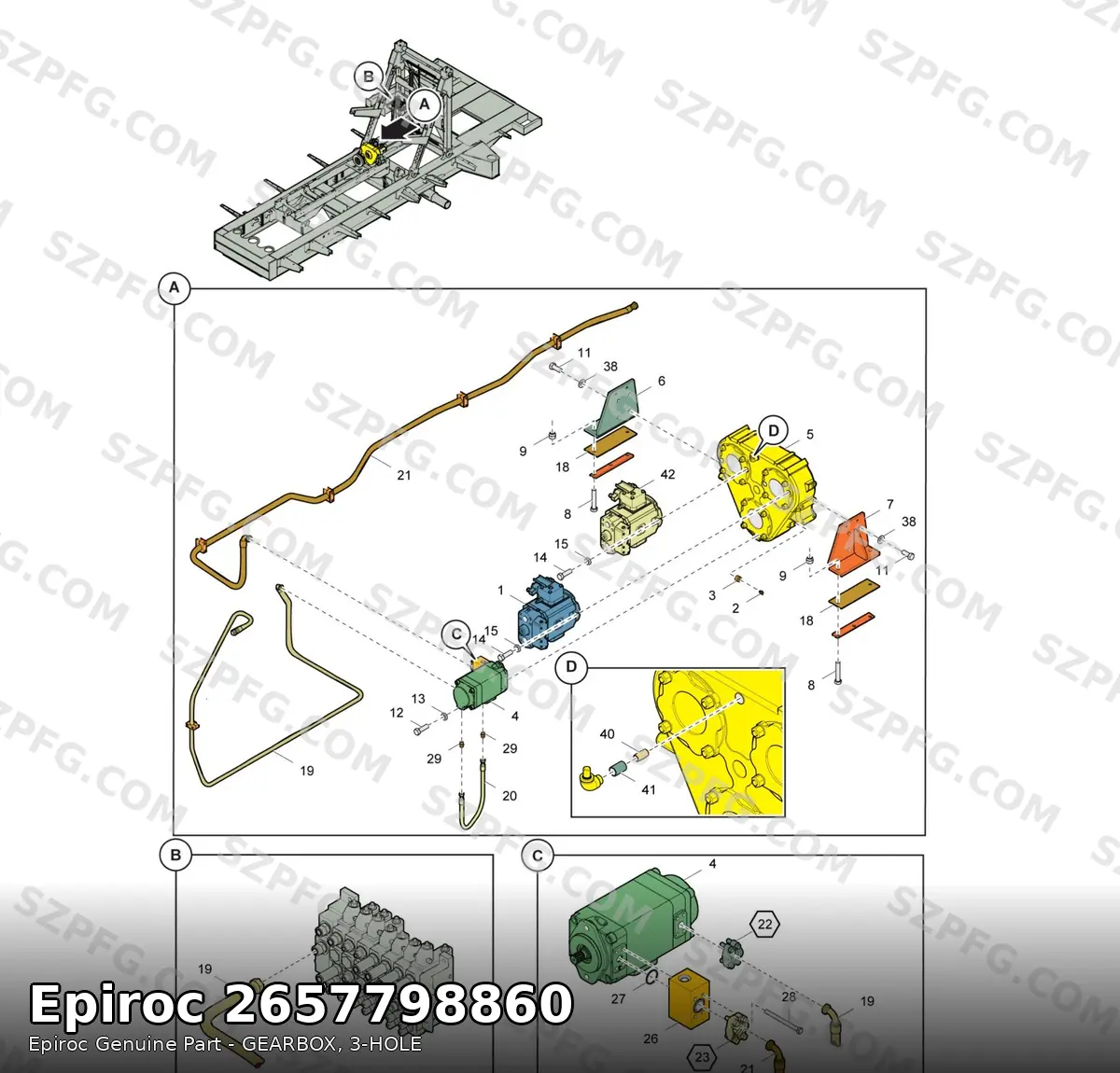

На PV-271 три гидравлических насоса установлены на одном редукторе и приводятся от двигателя (или опционального электродвигателя) через приводной вал. Два главных насоса обслуживают бурение — подачу и вращение бурильной колонны — либо перемещение станка; третий, строенный, работает на вспомогательные контуры, включая вентиляторы. Насосы на вращателе не стоят — это отдельная частая путаница при заказе.
Сам редуктор — 2657798860, трёхотверстное крепление, серия 59000 (PV271, PV271D, PV271D RCS, PV275). Для него существует восстановленное исполнение — 6060085026; при выборе между новым и восстановленным узлом сравнивайте не только цену, но и срок: это разные производственные цепочки. Основной гидронасос — 2657326274, один из самых универсальных номеров линейки: 11 моделей, от DM45 до PV271 и PV275.
Гидроцилиндры: подача, подъём мачты, домкраты
Три разные группы цилиндров, которые в переписке постоянно называют одним словом «цилиндр». Различать их проще всего по массе и функции:
- Цилиндр подачи 2658270185 — система подачи PV-271 построена на двух двухштоковых двухпоршневых цилиндрах с тросами: два спускных и два подъёмных троса диаметром 25,4 мм, восемь шкивов наружным диаметром 597 мм. Позиция закреплена за PV271, PV271D и PV271D RCS.
- Цилиндр подъёма мачты 2657648164 — 506,2 кг, самый тяжёлый цилиндр на машине. Мачту поднимают два таких цилиндра; при просадке одного из них перекос виден сразу.
- Цилиндр домкрата 2657712986 — 240,4 кг. Домкратов на машине четыре, расчётное давление на опору домкрата 460–475 кПа.
Компрессорный блок и охлаждение
Винтовой блок — самая дорогая изнашиваемая позиция машины, и заказывать его целиком нужно не всегда. Для ремонта головки компрессора существует ремкомплект 2658508506 (53,5 кг, правая сторона; проходит по DM75, DML-LP, PV271D RCS и PV351D RCS). Решение «комплект или блок в сборе» принимается по состоянию роторов и корпуса, а не по симптомам — рост температуры на выходе и унос масла бывают и от того, и от другого.
По системе охлаждения ходовая позиция — сердечник радиатора 2657800450 (DML, DML-HP, DMM3, PV271, PV271D, PV271D RCS, PV275). Это негабарит: способ упаковки и доставки считается отдельно от самой позиции.
PV-271 и DML: почему номера не взаимозаменяемы
Обе машины — станки для бурения взрывных скважин, обе бурят до 270 мм, и на этом сходство заканчивается. По официальным данным производителя: усилие подачи 311 кН против 267 кН, нагрузка на долото 34 019 кг против 27 216 кг, крутящий момент вращателя 11 796 Н·м против 9762 Н·м, масса 77–95 т против 39–50 т. Ходовая: 13+3 катка и башмак 900 мм у PV-271 против 7+2 (или 8+2) и башмака 851 мм у DML, моторы хода 126,8 кВт против 112,6 кВт. Домкратов на PV-271 четыре, на DML три в базе и четвёртый опционально.
Пересечения по номерам всё же есть — там, где узел общий для всей серии: основной гидронасос 2657326274, несущий каток 2657803330, сердечник радиатора 2657800450, насос 2658607738 (P7,9A), который проходит и по PV271D, и по DML-HP/DML-LP. Но это исключения, а не правило. Разбор соседней машины мы вынесли отдельно: запчасти для Epiroc DML и DML LP 1200 по узлам, там же сводка её заводских параметров — страница модели DML.
Что прислать, чтобы получить расчёт с первого раза
- Серийный номер станка и точное исполнение — PV271, PV271D или PV271D RCS. Без этого по ходовой и компрессору подбор не закрывается.
- Марка шасси: Epiroc 3400 EXTENDED или Caterpillar 345XL — от неё зависят позиции ходовой части.
- Для конечного привода — нужен ли гидромотор отдельной позицией (см. пару 2658575853 + 2658560642).
- Для компрессора — вариант по давлению (110 или 350 фунт/кв. дюйм) и что именно требуется: ремкомплект головки или блок в сборе.
- Фото таблички узла, если номер Epiroc стёрся: у насосов, гидромоторов и винтовых блоков собственная маркировка производителя обычно читается лучше.
Обзор самой машины — параметры, функции RCS, автоматизация бурения — у нас есть отдельным материалом: Pit Viper 271: эффективная буровая установка.
