Компрессор на буровом станке — это не «одна деталь», а три разных контура, у каждого из которых свои каталожные номера и свой раздел в сервисной документации. Именно поэтому запросы «нужны запчасти на компрессор DML» чаще всего приходится переспрашивать: без уточнения контура и исполнения машины подбор не закрывается. Ниже разбираем, из чего реально состоит компрессорная группа станков Epiroc и Atlas Copco серий DM и Pit Viper, что в ней изнашивается первым и какие номера спрашивают чаще всего.

Три контура, в которых живут «запчасти компрессора»

Формально к компрессору относится всё, что участвует в выработке и подготовке воздуха для продувки скважины. На практике номера разнесены по трём независимым группам:

  • Винтовой блок (airend) — роторы, подшипники, уплотнения, корпус. Это самая дорогая позиция группы.
  • Масляный контур — сепараторный бак, сепараторные (масловоздушные) элементы, теплообменник, разделительные пластины, сепаратор водо-воздушной линии.
  • Контур регулирования — разгрузочное устройство (unloader), клапан сброса давления (blowdown), дисковый затвор на входе и ремкомплекты к ним.

В каталогах запчастей эти три группы лежат в разных разделах, и поиск по слову «компрессор» выдаёт далеко не всё. Правильный порядок — открыть разузловку нужного раздела и брать номер из таблицы позиций, а не с выноски на рисунке: выноска — это номер позиции на схеме, а заказной номер стоит в списке рядом.

Винтовой блок: блок в сборе или ремкомплект головки

Рост температуры на выходе, унос масла в линию и падение давления к концу смены — это, как правило, износ подшипников и роторов, а не «плохое масло». Дальше есть развилка: восстановить головку или менять блок целиком.

Ходовые номера самих блоков по каталогам Epiroc и Atlas Copco:

Если корпус и роторы в приемлемом состоянии, а вопрос в уплотнениях и подшипниках, разумнее смотреть в сторону ремонта: для головки компрессора существует ремкомплект 2658508506 массой 53,5 кг, который по каталогам закреплён за DM75, DML-LP, PV271D RCS и PV351D RCS. Отдельно обратите внимание: этот номер уже имеет замену — 2638474979. Если поставщик считает по старому номеру и не упоминает актуальный, значит проверку замены он пропустил.

Решение «комплект или блок в сборе» принимается по состоянию роторов и корпуса, и здесь важно считать не цену позиции, а суммарный простой: разборка, при которой всплывают дополнительные изношенные детали, обходится дороже, чем сразу заказанный блок.

Разузловка сепараторного бака компрессора Epiroc, номер элемента сепаратора 2658374918
Сепараторный бак компрессора в разузловке: элемент, крышка, обвязка и клапаны идут отдельными номерами.

Сепараторный элемент — это не «обычный фильтр»

Масловоздушный сепараторный элемент внешне похож на фильтр, но подбирается под геометрию конкретного бака и под рабочее давление машины. Два элемента с одинаковым наружным диаметром могут отличаться фильтрующим материалом, посадкой уплотнения и наличием заземляющей скобы. Отсюда практическое правило: элемент подбирается вместе с баком и исполнением станка, а не «по картинке».

Наглядный пример из живых каталогов: сепараторный элемент высокого давления 2658374918 (масса 15,17 кг) числится за DM45-HP, DML-HP и PV235D RCS, но у него уже есть замена — номер 2657569758, и её применимость заметно шире: CM780D, CM780D1, DM30 II, DM45, DM45-HP, DML, DML-HP, PV271, T3W. Это типичная картина: завод объединяет несколько старых позиций в одну актуальную. Заказ по снятому с производства номеру в такой ситуации либо вовсе не пройдёт, либо приведёт к лишней переписке и потерянным неделям.

Вокруг элемента идёт остальная обвязка масляного контура, и её тоже спрашивают отдельными номерами:

Сепараторный бак высокого давления 2657570202 буровой установки Epiroc, виды F-F и G-G

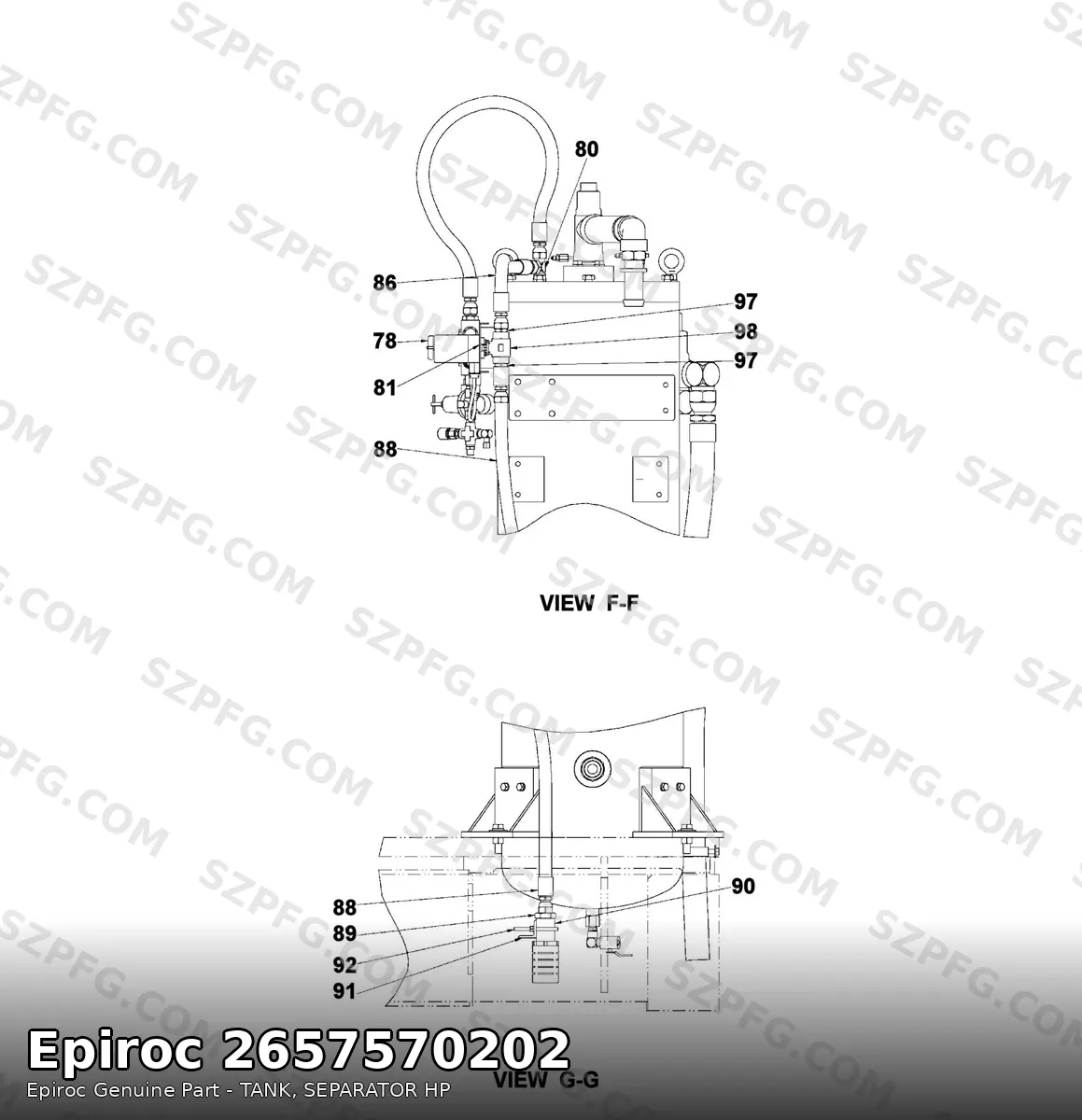

Обвязка сепараторного бака 2657570202: каждая позиция на схеме имеет собственный каталожный номер.

Регулирование: ремкомплект или клапан целиком

Разгрузочное устройство и клапан сброса давления — вторая по частоте причина обращений по компрессору. Симптоматика похожа: станок долго набирает давление, компрессор не разгружается на холостом ходу, после остановки в баке остаётся давление. По каталогам на эти узлы обычно есть и ремкомплект, и клапан в сборе:

Правило выбора простое: если корпус клапана повреждён эрозией или имеет трещину, ремкомплект его не спасёт — берётся клапан целиком. Если корпус целый, а проблема в уплотнениях и пружине, комплект решает вопрос и экономит и деньги, и сроки доставки. Когда сомневаетесь — сфотографируйте табличку узла и номер, выбитый на корпусе, вместе с серийным номером станка.

LP или HP: почему исполнение решает больше, чем модель

Буквы LP и HP в обозначении станка относятся именно к компрессору: LP — низкое давление (110 фунт/кв. дюйм, 7,6 бар), HP — высокое (350 фунт/кв. дюйм, 24 бар). Разница в давлении тянет за собой другой бак, другой элемент, другую обвязку — поэтому «DM45» без исполнения определяет позицию далеко не всегда.

Для ориентира, что стоит на машинах по заводским данным:

  • DM45 / DM50 — 900, 1050 и 1200 куб. фут/мин при 110 фунт/кв. дюйм (25,5 / 29,7 / 34 м³/мин при 7,6 бар); в высоконапорном исполнении — 900 и 1070 куб. фут/мин при 350 фунт/кв. дюйм (25,5 / 30,3 м³/мин при 24 бар).
  • DML — 1200, 1600 и 1900 куб. фут/мин при 110 фунт/кв. дюйм (34 / 45,3 / 53,8 м³/мин); высокое давление — 1250 и 1450 куб. фут/мин при 350 фунт/кв. дюйм (35,4 / 41,1 м³/мин).
  • Pit Viper PV-271 — 1900 куб. фут/мин при 110 фунт/кв. дюйм (53,8 м³/мин), 2600 куб. фут/мин (73,6 м³/мин) либо 1450 куб. фут/мин при 350 фунт/кв. дюйм (41,1 м³/мин при 24 бар).

Цифры приведены по официальным брошюрам Epiroc: «Установки для бурения скважин DML» (документ 9863 0003 13), «Станки для бурения взрывных скважин Pit Viper PV-271» (документ 9863 0005 13) и «DM45/50 Multi-pass rotary and DTH drilling» (документ 9863 0002 01). Подробные разборы по машинам мы вынесли в отдельные материалы: запчасти Epiroc DM45 и DM50 по узлам, запчасти Epiroc DML и DML LP 1200 и запчасти Epiroc Pit Viper PV-271.

Короткий чек-лист перед заказом

  1. Модель и серийный номер станка с заводской таблички — каталоги выпускаются под диапазоны серийных номеров.
  2. Исполнение по компрессору: LP или HP. Без него половина позиций группы не определяется однозначно.
  3. Номер из таблицы позиций разузловки, а не с выноски на рисунке.
  4. Проверка замены номера: если у позиции есть актуальный преемник, заказывать нужно его.
  5. Для сепараторных элементов — типоразмер бака и рабочее давление; для клапанов — состояние корпуса, от него зависит выбор «комплект или узел целиком».
  6. Фото таблички узла, если номер Epiroc на корпусе стёрся: у винтовых блоков собственная маркировка производителя часто читается лучше.
